一：喷漆房为什么要安装工业防爆型燃气泄漏报警器？

    由于油漆中含有苯类化合物，在喷漆作业的过程中会挥发至空气中，苯类化合物具有毒性，且易燃，根据GB6514-1995《涂装作业安全规程》，涂装作业场所卫生标准应符合GBZ1-2002《工业企业设计卫生标准》中有关要求。其车间空气中苯类挥发物***允许浓度为：苯17mg/m3，甲苯60mg/m3，二甲苯90 mg/m3;所以我们需要气体报警器随时对喷漆房内的苯类挥发物的浓度进行监控。

    同时甲苯二甲苯具有非常高的爆炸危险性，达到一定浓度遇到明火就会发生爆炸的现象，所以这样的场所是要求必须安装可燃气体浓度泄漏报警器产品的。不仅是为了工人现场工作的安全，更是为了长期以后的发展考虑。

    由于油漆作业主要通过特殊形式的气动力驱动液压泵，使高压状态的涂料喷射成为极细的扇形雾状，高速喷向被涂表面形成涂层膜层，同时油漆具有有毒有害、易燃易爆的特点，所以油漆存在较大的危险性。

1、火灾爆炸：油漆及稀释剂均为易燃易爆液体，经喷漆泵雾化后形成大量的易燃易爆气体、液体混合物，一旦遇火源极易发生燃爆。油漆等贮存不当，也可能会导致火灾发生。

2、中毒窒息：油漆及稀释剂均有一定的毒性，通风效果差、未按要求佩戴风帽、防毒口罩等均能导致中毒窒息事故的发生。

二：喷漆房内苯类气体浓度过高会出现以下现象：

1、刺激性味道特别大，特别呛鼻。

2、影响工人正常的工作。

3、现场工作人员佩戴的手持报警仪会发出异常报警响声。

4、泄漏较大时(浓度较高，达到设定的低报25%或者高报50%)固定报警器会发出自动报警，并且自动开启排风扇。

5、严重时会发生火灾、爆炸等灾害事故。

三：安装工业防爆型可燃气体（苯类）报警系统的重要性和必要性

 用喷漆作业的喷漆房或者生产线上，一定要设置可燃气体报警器，联动紧急切断阀，根据GB 50493-2009规范要求需设置可燃气体报警器。当空气中有可烯气体或可燃有毒性气体挥发的气体浓度时，探测器检测信号通过电缆立即传送到报警控制单元，控制器显示出气体浓度，当超过设定的报警浓度值时，报警控制器即发出声、光报警信号并输出联动控制信号，控制风机等设备排除险情，从而起到保障工厂安全生产，避免事故发生。锅炉房检测天然气泄漏推荐使用我单位生产的GTYQ-GDI3001型工业防爆壁挂式可燃气体报警器。

 喷漆房安装可燃气体报警器的重要性。喷漆房的主要成份都是苯类气体，其中以甲苯，二甲苯为主。属于易燃易爆的气体。如果操作车间甲苯和二甲苯浓度过高遇到明火、静电、闪电或操作不当等会发生爆炸、火灾，在密闭空间会使人缺氧、窒息，甚至死亡。安装可燃气体报警器可以有效的避免爆炸和火灾的发生，从而避免财产和工作人员的生命安全。 可燃气体报警器的作用是检测易燃易爆气体泄漏浓度，一旦超标，立刻发出报警提醒工作人员采取安全措施。从它的作用我们不难看出气体报警器的重要性。如果安装了气体报警器，万一车间浓度过高，天然气浓度一旦达到了我们设置的报警器值，报警器就会提醒发出报警声音，应该采取措施，很大程度上就会避免爆炸事故发生。 为确保产品性能的可靠性，我们建议用户，在使用气体报警器期限内，定期对产品进行维护和校准。如有问题，请询问专业的技术人员咨询。

 可燃气体爆炸是在一瞬间，(数千分之一秒)生产高温(达3000℃)、高压的燃烧过程，爆炸波速可达300m/s，造成很大的破坏力。

 根据现场勘测以及相关部门人员的讨论，既要保证喷漆作业的安全，又要不影响生产的前提下制定以下方案：对喷漆房内角落容易堆积的气体浓度设置报警器，对喷漆生产线附近安装气体报警器。用来及时监测苯类气体的泄漏点和空间聚集气体的浓度，及早发预防安全事故隐患，发出报警信号，或启动连锁保护系统，将事故损失控制在***。

 安全就是生命，安全就是责任，安全就是效益！

四、防爆型可燃气体监测报警控制系统的基本结构和工作原理

气体检测报警器主要有四部分组成：

1、可燃气体探测器：实时监测泄漏点以及环境中聚集的苯类气体浓度，因为油漆的主要成分是苯类（甲苯，二甲苯），其比重比空气重，当气体浓度过高时会向下方走（地面），所以可燃气体探测器安装在气体释放源或者易发生泄露点下方（油漆的比重比空气中，在空气中他们会在距离地面30-60公分左右的位置聚集）。以便及时***的检测出油漆的浓度高低情况，并在检测到气体泄漏浓度达到低限报警时发出声光报警，提醒工作人员及时检查维修，在检测到气体泄漏浓度达到高限报警时给自动切断阀发出控制信号，切断气源同时也发出紧急声光报警来提示工作人员采取措施。

2、监测报警控制系统：集中实时监测所有泄漏点的检测情况以及气体泄漏或者聚集的浓度，当达到报警设定值时，发出声光警报，并预留有与其他消防系统联动的接口。安装在有人值守的值班室，以便实时、及时的监测到天然气的泄漏及报警情况，确保生产安全。

3、连接排风：通过可燃气体探测器检测的气体浓度高低情况，当达到高低报警限值时，报警控制器会发出信号给排风扇，自动运行。

4、连接部分：是指防电磁干扰的铠装电缆或加金属套管的电缆，将气体探测器的信号传递至监测报警控制系统。

当气体探测器检测到空气中的可燃气体时，将气体浓度的大小转化为相应的4-20ma电流信号或者RS485数字信号，由连接电缆传送至监测报警控制系统，监测报警控制器在将电信号转化为数字信号，在液晶显示器上显示出气体的浓度值，当检测值大于报警设定值时，便由蜂鸣器或警示灯发出报警信号，提示工作人员引起注意，并及时检修原因排除故障或启动连锁应急系统。

五、 喷漆房油漆作业中的注意事项（虽然安装气体报警器，但是必备的基础工作还的做好）

1、喷漆作业所用工具、设备应完好，连接喷枪的液流软管必须是导电性能良好的软管，并保证喷枪通过软管连接接地，及时消除油漆液流过程中所产生的静电。

2、检查喷漆枪安全装置.确认安全闩有效.接头连接牢靠。

3、喷漆工作人员应将非防爆物品放在舱外.如火机.手机.对讲机等一切电子设备。

4、油漆作业开始前,在禁火区域20米范围内拉设红白警示带拉设出警戒区，并做好标识及安排专人进行监护。

5、油漆作业区域内的照明、通风及所有电气设备、喷漆设备达到整体防爆、防静电要求

6、油漆存放区、调漆区、空油漆桶区、以及用于空桶、废溶剂及剩余的涂料、揩布等易燃物的专用容器放置点必须由涂装车间/工区涂装主管负责用红白警示带拉设出警戒区, 并挂设醒目的“油漆存放区，禁止烟火”等字样的警示牌。

7、安监部安全员负责在密闭舱室油漆作业开始后半小时进行一次可燃气体的检测（可配备便携式可燃气体检测仪，随身携带），之后每1小时检测一次，直到作业结束。

六、可燃气体（苯类）探测器的安装位置及数量分析（详见CAD附图）

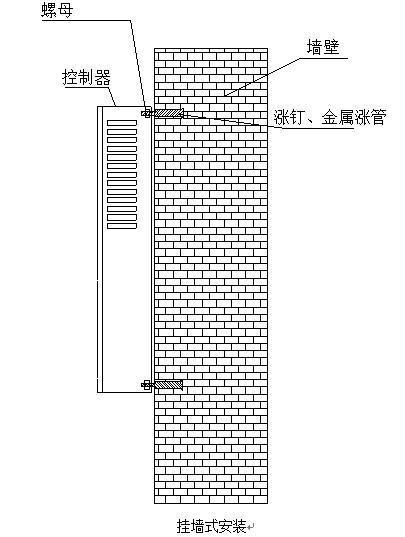

 根据安全部门的要求以及对生产现场的实际勘测，初步对气体探测器的布局（见CAD附图）以及安装方式如下图所示：

首先要考虑被检测区域（安装地点）面积的大小。我公司提供的可然气（苯类）报警器（探头）所探测的半径为7.5米，每个探头之间的距离不得超过15米。

其次再考虑喷漆房内部结构，因为油漆成份浓度过高，都是在地面60公分左右的位置聚集，所以安装的时候是距离地面60-80公分左右的位置固定。或者在容易泄漏浓度的下方布置点位。

***考虑喷漆房内部的仓库。由于喷漆需要有储存的场所或者喷漆房用完的空桶都会存储在某一个地方，所以这些地方都是油漆浓度容易聚集的场所，都需要去监控浓度的高低。

根据以上三步可以初步判断气体探测器安装的场所以及大概位置，每个探测器覆盖面积在30平方左右（具体安装根据现场情况，不影响工作的情况下安装）。每一个喷漆房的构造以及车间内部情况不同，因地制宜！

喷漆房房面积在100平方，那么根据GB 15322.1-2003 可燃气体探测器第1部分：测量范围为0～100%LEL的点型可燃气体探测器规定，每台报警器覆盖面积在25-30平方，所以安装数量大概在3台左右。然后配套控制器一台，采用总线485输出方式连接。具体安装数量可以参考探测器检测面积来核算。
